TRINNOV 3D MIC etherCON

TRINNOV 3D MIC etherCON pour NOVA

Le microphone de mesure est un des composants critiques de n'importe quel système d'optimisation acoustique.

Les algorithmes de Trinnov se basent non seulement sur des mesures acoustiques extrêmement précises, mais aussi sur la possibilité de localiser les positions des enceintes et détecter les premières réflexions. Notre microphone 3D exclusif utilise 4 capsules dans un arrangement tétraédrique spécifique. Chaque capsule est individuellement calibrée en usine (± 0.1 dB de 20 Hz à 24 kHz).

Le fichier de compensation résultant est sauvé dans le micro. Une fois installé dans le processeur Trinnov utilisé, toutes les mesures réalisées et corrigées par le fichier de compensation seront encore plus précises.

À chaque mesure de haut-parleur, l'onde sonore résultante va passer dans le réseau de capsules du micro Trinnov, atteignant chacune à un temps différent. Suivant ce timing, il est possible de trianguler l'emplacement de l'enceinte qui a émis l'onde sonore. Grace à un signal de test envoyé successivement à chaque hautparleur, nous pouvons établir en temps réel une représentation en 3D de la position des enceintes par rapport au microphone (placé à la position d'écoute principale)

Cette représentation est réalisée avec une précision de 2° en azimut, 2° en élévation, et moins d'1 cm en distance. Ces informations de positions seront utilisées par notre technologie exclusive Remapping qui va adapter le rendu théorique de la piste audio aux positions particulières des enceintes dans la pièce. La technologie Remapping utilise les deux ou trois hautparleurs les plus proches de la position souhaitée pour créer une image sonore fantôme qui sera correctement localisée.

En autres avantages, la technologie Remapping est aussi un "Traducteur Universel" entre les différents formats audio. C'est particulièrement important dans les salles de cinémas privées ou les trois formats audio immersifs ne recommandent pas exactement des positions identiques pour les enceintes, et Trinnov résout ce problème pour vous.

Points de mesures.

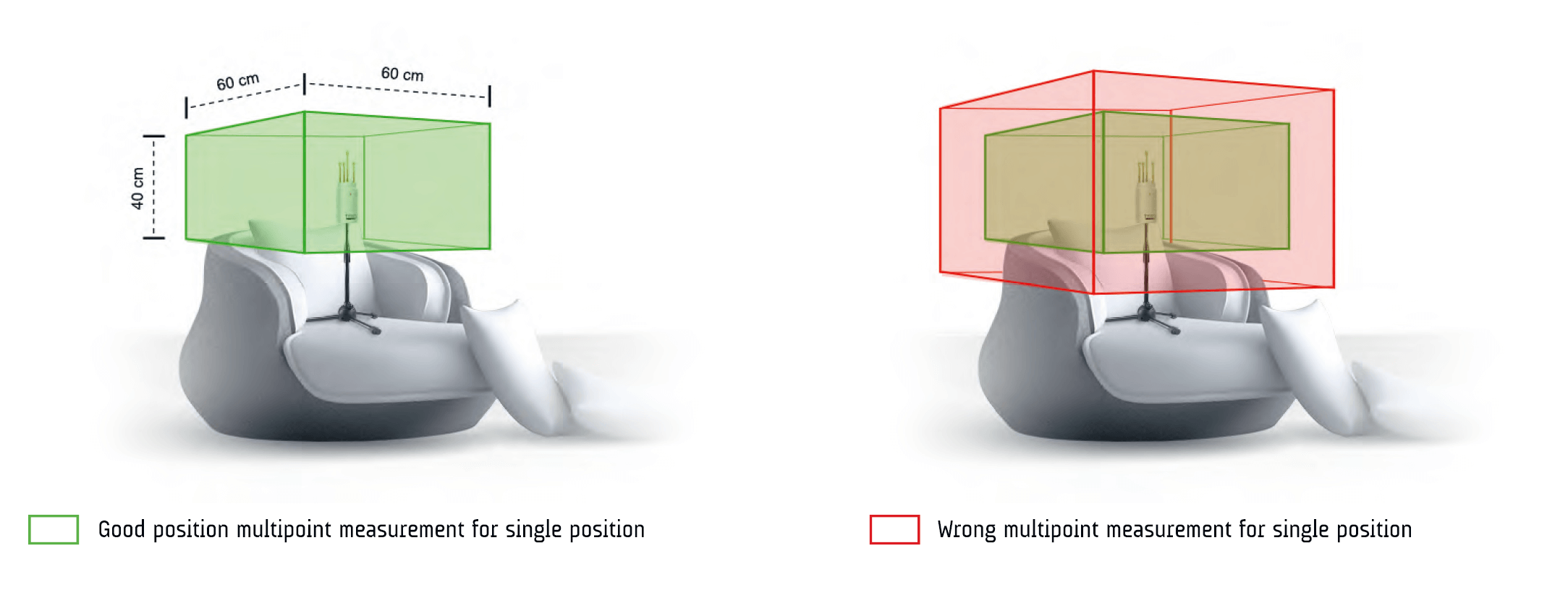

Les illustrations suivantes représentent une mesure correcte et incorrecte pour une seule position d'écoute. Il faut en effet réaliser la mesure dans un volume incluant les mouvements de la tête. Les instructions pour le placement du microphone concernent la position d'écoute principale, appelée point de référence.

Des mesures supplémentaires peuvent être réalisées autour du point de référence dans le volume représenté ci-dessous.

Pour des mesures multipoints, il est recommandé de choisir des points de mesure dans la zone centrale et éviter les points de mesures trop éloignés du point de référence.

Contenu

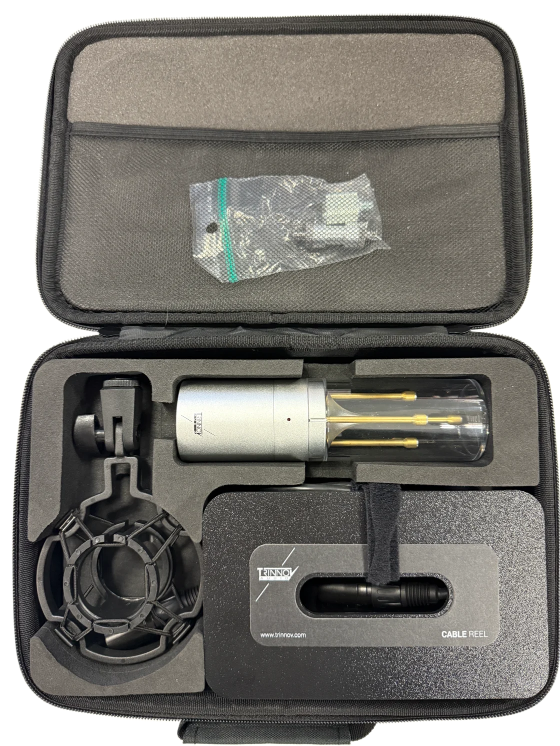

Microphone 3D Trinnov etherCON
