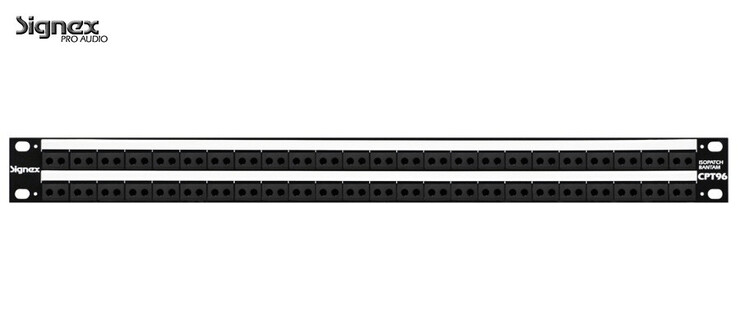

Signex Isopatch Bantam CPT96 T - 96 Points à contact Bronze-phosphore plaqué Or est basé sur le même design qui a rendu l'Isopatch si populaire, mais utilise le Jack'Bantam' 4.4mm largement adopté dans les studios professionnels. Le Jack Bantam conçu et construit pour résister à l'usage intensif dans un environnement professionnel, offre des performances de contact supérieures dans un espace beaucoup plus petit.

Le double Jack Bantam utilisé pour l' Isopatch est d'une conception fermée qui aide à éliminer les contaminants qui raccourcissent la durée de vie du contact, avec un espacement permettant d'accepter des câbles stéréo. Les contacts sont en argent avec des contacts de commutation en Palladium massif en option.

Tous les composants sont montés sur deux circuits imprimés (PCB) horizontaux, ce qui rend le Bantam Isopatch très solide et donne un accès complet à la plupart des circuits, y compris les points parallèles et les pads de programmation spéciaux pour la normalisation. L'utilisation de câbles de raccordement flexibles entre les circuits imprimés supérieur et inférieur permet d'ouvrir le Bantam Isopatch pour l'entretien si nécessaire.

Contrairement aux panneaux de brassage conventionnels, l'Isopatch offre une normalisation complète ou partielle sur chaque canal en soudant simplement à travers des pads de programmation sur le PCB supérieur - pas besoin d'un câblage fastidieux. En fait, si le Bantam Isopatch est déjà installé, vous n'avez même pas besoin de débrancher les connecteurs arrière.

Version à soudure direct avec des points d'attache de câble embarqués pour chaque canal. L'Isopatch peut être utilisé pour la plupart des types de signaux audio, y compris les lignes mono, stéréo, symétriques et asymétriques. Il peut également être utilisé pour les points d'insertion de console de mixage sans besoin de splitters spéciaux.

Caractéristiques
• Deux rangées de 48 Jack Bantam dans rack 19" 1U
• La conception de Jack fermé empêche la poussière et la saleté d'y pénétrer
• Terminaison arrière : Directes à souder
• Demi-normalisation et normalisation complète disponibles sur tous les canaux
• Convient aux signaux symétriques / asymétriques et stéréo
• Kit de maintien de câbles disponible pour un support arrière supplémentaire
• Barrettes de marquage soignées pour la désignation des prises
• Convient pour les points d'insert sans connectiques spéciaux
• Versions contact or et palladium également disponibles
• Points de soudure en parallèle pour chaque Jack sur PCB

Spécifications
• Douilles avant : Jack Bantam de 4,4 mm Bronze-phosphore plaqué Or
• Terminaison arrière : Directes à souder
• Contacts femelles avant : Argent
• Dimensions : 483 x 45 x 69 mm (L x H x P)
• Poids net : 930g

Général
• Normalisation demi et complète programmable sur chaque canal
• Résistance de contact de commutation : <0,03 Ohm
• Durée de vie des contacts de commutation : >10.000 commutations
• Ouverture minimum requise : 44,2mm

Accessoires inclus
• 1 paquets de 10 étiquettes d'identification (ICP440)
• 2 paquets contenant 100 colier de serrage (CTP100)
