NEUMANN M 147 Tube

NEUMANN M 147 Tube

Microphone électrostatique, cardioïde, DIN-8F, nickel, livré avec SG 2, N 149 A (EU) et KT 8 (10 m)

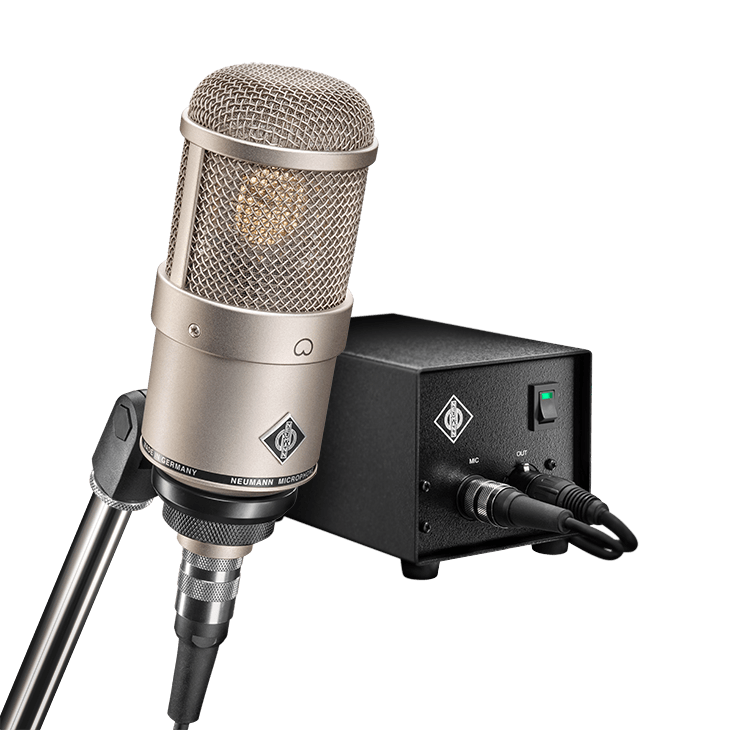

Le M 147 Tube est un microphone statique à lampe, doté d'une directivité cardioïde. Au coeur de ce microphone se trouve une capsule à double membrane K 47, héritée des modèles U 47 et M 49, ses légendaires prédécesseurs.

Derrière la capsule se trouve une lampe, qui fait office de convertisseur d'impédance. L'étage suivant est un circuit de sortie efficace, sans transformateur, garantissant un niveau de bruit de fond propre extrêmement bas. Remarque : cette combinaison novatrice de la technologie à lampe et des circuits à transistors les plus avancés a valu au modèle voisin M 149 Tube un TEC Award en 1997.

Le M 147 Tube peut utiliser des câbles micro extrêmement longs sans affecter la qualité du signal audio. Comme tous les microphones Neumann à lampe, le M 147 Tube est livré avec une élégante finition nickel satinée.

Le microphone est livré dans une mallette en aluminium de haute qualité, avec un jeu complet d'accessoires : câble micro, support micro articulé pour pied, alimentation secteur universelle. Nos méthodes modernes de fabrication permettent d'offrir ce set complet à un prix très attractif.

Applications

La célèbre capsule, mise en valeur par les caractéristiques de la lampe, fait du M 147 Tube un microphone convenant bien au chant. De plus, il constitue un superbe microphone d'appoint sur tous les types d'instruments de musique. Le niveau de bruit de fond propre de son circuit à lampe permet son intégration parfaite dans des chaînes d'enregistrement modernes, analogiques ou numériques.

Caractéristiques acoustiques

Le M 147 Tube s'utilise verticalement, le son arrivant face au côté où se trouve le logo de la marque Neumann, de forme trapézoïdale. Sa couleur noire identifie les micros à lampes. La capsule est très proche de celle utilisée dans le modèle U 47, et son influence est déterminante dans la personnalité sonore du M 147 Tube. Elle possède une réponse en fréquence linéaire jusque dans le haut-médium, et une bosse au-dessus de 2 kHz, culminant à +3 dB. La grille est une version plus petite de celle du modèle U 47, et protège efficacement la capsule contre les plosives et les bruits de vent.

Directivité

Le M147 Tube possède une directivité cardioïde, se rapprochant d'une supercardioïde grâce à la conception spécifique de sa capsule. Dans les aigus, la directivité devient plus prononcée. Ce comportement est très proche de celui des modèles qui ont inspiré ce nouveau microphone à lampe : le U 47 et son successeur, le U 47 fet.

Caractéristiques électriques

En comparaison avec d'autres microphones, le convertisseur d'impédance qu'utilise le M 147 Tube se distingue par un niveau de bruit propre extrêmement réduit : 12 dB (A) / 24 dB CCIR.

Similaire au modèle M 149 Tube plus récent, le nouveau M 147 Tube allie une lampe sélectionnée avec soin (triode) à des circuits de conception moderne. Cette technique permet de tirer le meilleur des caractéristiques de transfert spéciales de la lampe, et de faire passer le signal audio issu de la capsule à la sortie du microphone sans aucune coloration ou effet parasite indésirable.

La lampe amplifie le signal de la capsule d'environ 10 dB, ce qui évite toute influence possible des circuits électroniques ultérieurs. Le M 147 Tube délivre une tension de sortie élevée, et peut alimenter de grandes longueurs de câble micro sans dégradation de signal.

Les conditions idéales de fonctionnement (intensité dans l'anode, tension de chauffage...) de la lampe tout au long de sa durée de vie. Un fil détecteur repère toute chute de tension éventuelle dans le câble micro, ce qui permet de la compenser au niveau de l'alimentation N 149 A. La montée en température de la lampe est progressive, avec une limitation inversée de l'intensité, ce qui garantie une longue durée de vie.

Filtre

Le circuit électronique du microphone M 147 Tube possède une réponse en fréquence plate, s'étendant de 20 Hz à bien au-delà de 20 kHz. Seuls les attributs de la capsule déterminent la personnalité sonore typique de ce microphone.

Stabilité opérationnelle

La capsule et tout le circuit électronique sont montés sur suspension, afin d'éviter toute transmission solidienne de vibrations. Grâce à sa réponse en fréquence étendue, le M 147 Tube peut reproduire des signaux de fréquence extrêmement basse sans aucune distorsion.

Par conséquent, le microphone pourrait se montrer très sensible aux interférences indésirables dans le grave, qu'elles proviennent de transmissions solidiennes ou de flux d'air. Pour éviter toute dégradation du signal, nous proposons, comme accessoires, la suspension élastique EA 1 et la bonnette anti-vent WS 87. Pour une prise de son de proximité sur une voix, nous recommandons d'utiliser l'écran anti-pop PS 15 ou PS 20a.

Alimentation N 149 A

L'alimentation universelle N 149 accepte toutes les tensions secteur comprises entre 100 et 240 Volts, 50 ou 60 Hz. Elle est équipée d'une embase IEC 320. La seule différence entre les trois versions disponibles du set M 147 Tube réside dans la fiche terminant le cordon secteur livré. Remarque : L'alimentation secteur N 149 V est parfaitement compatible avec le microphone M 147 Tube.

Points Forts

- Microphone à lampe universel
- Transducteur à gradient de pression, capsule à grande membrane -inspirée des légendaires modèles U 47 et M 49
- Circuit sans transformateur
- Niveau de bruit de fond réduit
- Livré avec support pour pied de micro à rotule, alimentation universelle et câble, dans une élégante mallette en aluminium

Caractéristiques Techniques

Principe de fonctionnement acoustique : Transducteur à gradient de pression
Directivité : Cardioïde
Réponse en fréquence : 20 Hz à 20 kHz
Sensibilité à 1 kHz, charge 1 kOhm : 20 mV/Pa
Impédance de sortie nominale : 50 Ohms
Impédance de charge conseillée : 1000 Ohms
Niveau de bruit équivalent, selon CCIR1) : 24 dB SPL
Niveau de bruit équivalent, pondéré A1) : 12 dB SPL (A)
Rapport signal-bruit, selon CCIR1) (au niveau SPL de 94 dB) : 70 dB
Rapport signal-bruit, pondéré A1) (au niveau SPL de 94 dB) : 82 dB (A)
Niveau SPL maximal THD < 0,5 %2) (caractéristique de la lampe) : 114 dB
Niveau SPL maximal THD < 5 %2) (caractéristique de la lampe) : 134 dB
Niveau maximal de sortie : +8 dBu
Gamme dynamique du préampli intégré au micro, selon DIN/IEC 651 : 102 dB pour THD < 0,5 %, 122 dB pour THD < 5 %
Tension d'alimentation : Alimentation N 149 A
Connecteur de sortie : Microphone : DIN 8M, Alimentation : XLR 3M
Poids : 460 g
Diamètre : 57 mm
Longueur : 142 mm

1) selon IEC 60268-1; Pondération CCIR selon CCIR 468-3, valeur de quasi-crête ; Pondération A selon IEC 61672-1, valeur efficace

2) Le THD du préampli micro intégré est mesuré pour une tension d'entrée équivalente à la tension de sortie de la capsule pour le niveau SPL spécifié.
