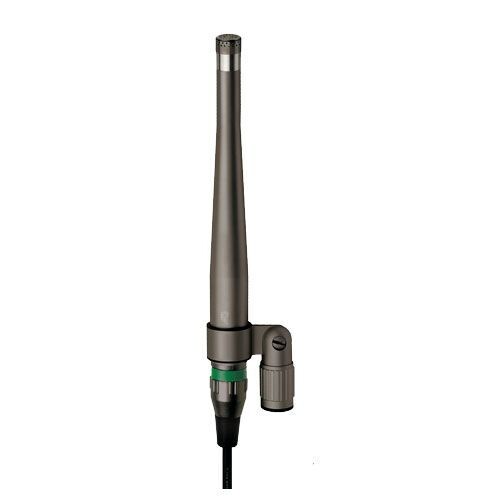

MICROTECH GEFFEL M221

Le micro à condensateur M 221 associe les technologies universelles de micros à petit diaphragme avec un diaphragme en métal et un préamplificateur modulaire. L’utilisation d’une capsule certifiée pour les mesures associées à un préamplificateur alimenté en 48 V par fantôme vous offre une réponse constante, linéaire en fréquence et en phase, avec des propriétés de réponses impulsionnelles et de mesures linéaires et exceptionnelles.

Applications
Grâce aux faibles dimensions de la capsule du M 221, il est idéal pour les applications exigeant une interférence minimale avec le champ sonore. Vous pouvez l’utiliser comme micro principal pour vos enregistrements lorsque vous souhaitez intégrer le son ambiant de la pièce de prise. Le M 221 est également parfait comme micro Spot pour l’enregistrement des instruments en prise très rapprochée lorsque vous souhaitez conserver une réponse totalement précise et fidèle du signal dans le bas du spectre. De plus il peut être utilisé comme micro principal en prise multicanale en configurations de stéréo AB ou Decca. Pour ces applications, le micro est idéal du fait de sa réponse ultra linéaire. Le M 221 offre également une réponse impulsionnelle exceptionnelle grâce à sa capsule réagissant aux variations de pression ambiante — il s’impose naturellement pour l’enregistrement des instruments offrant des transitoires extrêmes. Selon sa position dans l’espace, le profil du corps du micro permet d’obtenir une accentuation naturelle dans la réponse des hautes fréquences, permettant de lui donner de la présence et d’ainsi compenser l’atténuation dans les hautes fréquences liées aux prises en champ diffus.

Caractéristiques acoustiques

La structure polaire orientée autour de l’axe longitudinal du micro. Le transducteur utilise une capsule à condensateur de 12,5 mm de diamètre et d’un diaphragme en métal très fin. La capsule sensible aux variations de pression ambiante offre une réponse polaire omnidirectionnelle sans effet de proximité. Du fait de l’égalisation en champ libre, le M 221 offre une réponse en fréquence linéaire de 3,5 Hz à 20 kHz (± 2 dB). L’égalisation de la pression statique entre l’intérieur de la capsule et l’atmosphère ambiant passe par un évent vers le préamplificateur. Par conséquent l’adaptateur d’humidité TA 202 vous permet de protéger le micro dans les applications où l’humidité ambiante est élevée. L’utilisation du M 221 avec la sphère KA 3 affecte l’accentuation de la réponse en fréquence qui commence aux alentours d’environ 1 kHz reste constante à 3 dB entre approximativement 4 kHz et 12 kHz. Avec la sphère KA 4, l’accentuation des hautes fréquences commence également environ à 1 kHz et reste constante autour de 3 dB entre 3 kHz et 12 kHz.

Caractéristiques électriques

Le circuit sans transformateur du convertisseur d’impédance à sortie symétrique facilite la sortie des signaux générés par des pressions sonores comprises entre 15 dB(A) et 136 dB, avec une distorsion harmonique totale maximum de 0,5 %. La sortie du micro est confiée à une embase XLR mâle standard à 3 broches plaquées or. La sortie sert également au transport de l’alimentation fantôme externe de 48 V (norme IEC 61938, avec une consommation en courant de 6 mA).

Caractéristiques mécaniques

Le M 221 est constitué d’une capsule micro et du préamplificateur qui forment deux éléments mécaniques indépendants et connectés au corps du micro par vissage. La capsule micro et le préamplificateur offrent un diamètre identique de 12,7 mm qui s’évase progressivement à 21 mm le long de la section préamplificatrice et termine par l’embase XLR. La forme évasée a été conçue pour offrir une interférence minimale avec le champ sonore. La capsule micro et le préamplificateur offrent une longueur totale de 170,4 mm. Du côté de la XLR du M 221, le micro peut être installé avec des fixations conventionnelles. Pour réduire au maximum les impulsions et bruits dus aux manipulations ou aux vibrations sonores vous pouvez utiliser des supports et suspensions élastiques. Le poids du M 221 est de 123 g, ce qui vous permet d’utiliser le micro avec des pinces de micro conventionnelles ou en le pendant du plafond.

Spec. Techniques
Micro à condensateur
M 211
Structure polaire
Omnidirectionnelle
Capteur de variation de pression ambiante
Plage de fréquence
20 ... 20.000 Hz ± 2 dB
Sensibilité à 1 kHz
50 mV / Pa
Impédance nominale
100 ?
Bruit de fond
CCIR 468-4
28 dB
DIN EN 60651
15 dB ( A )
Rapport signal/bruit
Mesure pondérée A
79 dB
Niveau de sortie maximum
Ri = 1 kOhms?
18 dBu
Ri = 100 kOhms?
19 dBu
SPL max. avec une DHT ? 0,5 %
Alimentation
48 V ± 4 V
Consommation électrique
5,5 mA
Connecteur de sortie
XLR mâle à 3 broches
Poids
123 g
Dimensions ( L x Ø )
170,4 x 12,7 / 21 mm
