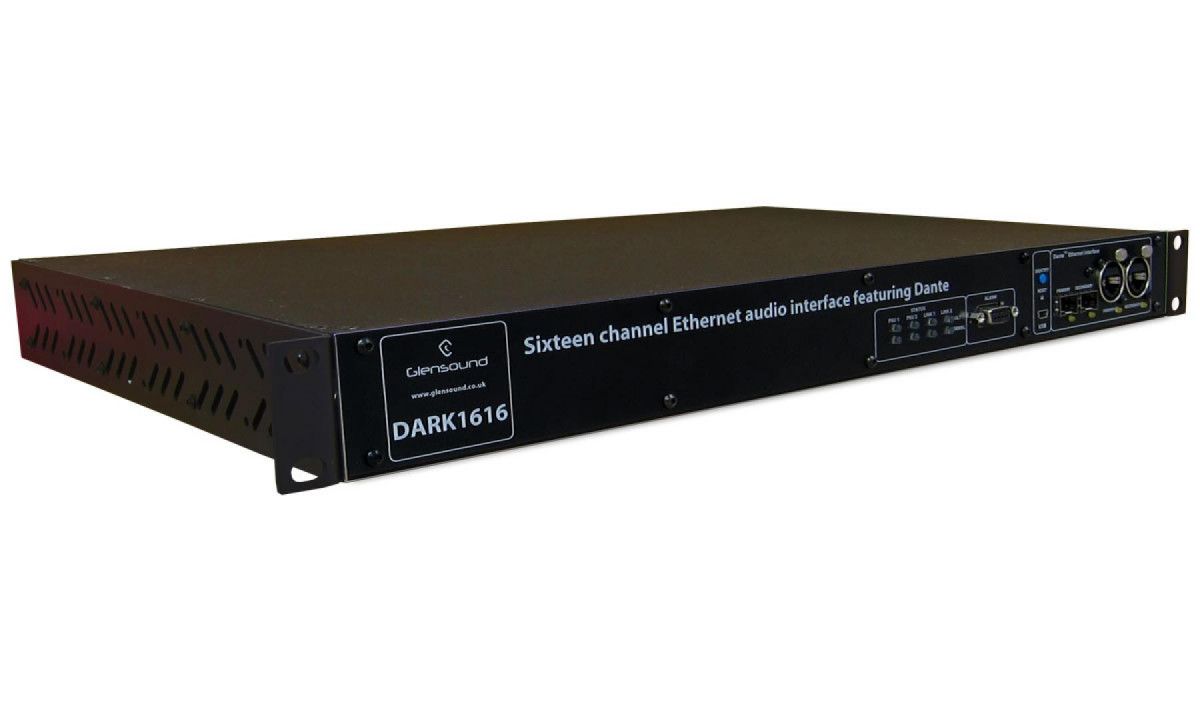

GLENSOUND DARK1616

Convertisseur 16 entrées/sorties AES3 / Analogiques | Dante / AES67

• Boitier polyvalent
• Redondance
• 1 RU

Le DARK1616 est un boîtier polyvalent break in / out permettant d’envoyer / recevoir des signaux audio analogiques et numériques (AES3) depuis ou vers un réseau utilisant le protocole audio sur IP Dante™(AoIP).

EN BREF :
- 8 entrées audio AES3 et 8 sorties audio AES3
- 16 entrées audio analogiques et 16 sorties audio analogiques
- Connexions réseau redondantes
- Retour d’état des liaison GPO
- Contrôle et configuration via le réseau Dante™
- Format 1U 19 "
- Alimentation redondante

Le DRAK1616 possède 16 canaux d’envoi vers le réseau, 8 entrés AES et 16 entrées analogiques (avec priorité à l’AES, c’est à dire que si une entrée AES3 reçoit un signal AES3 valide, elle va alors désactiver la paire d'entrée analogique équivalente et envoyer sa sortie vers le réseau).

Parallèlement, 16 canaux audio peuvent également être réceptionnés à partir du réseau et ces circuits entrants sont mis à disposition en tant que sorties par le Dark1616 tant pour l’AES3 que pour l’analogique.

Les entrées AES3 sont dotées de convertisseurs de fréquences et peuvent accepter des fréquences d'entrée jusqu'à 192kHz, le circuit AES3 entrant possède toujours une fréquence d'échantillonnage convertie afin de correspondre à celle du réseau Dante™.

Les sorties AES3 sont verrouillés sur la fréquence d’échantillonnage du réseau Dante™.

Pour faciliter le câblage, les I / O audio sont présentées sur des sockets D25 (convention de câblage Tascam AES59) compatibles avec un grand nombre de câbles break out à prix raisonnable disponibles sur le marché.

Le Dark1616 embarque deux blocs d'alimentation redondants ainsi que deux liaisons redondantes au réseau Dante™ avec retour d’état de liaison des GPOs ). Les deux liaisons réseau primaire et secondaire sont fournies avec interface de connexion magnétique (cuivre RJ45) et fibre (SFP). Le système Dante™ lui-même fournit un système de liaison redondante complètement transparent, ce qui signifie que si le Dark1616 venait à perdre le circuit de liaison primaire, le lien secondaire prendrait automatiquement le relais sans perte de l'audio.

Les interfaces réseau primaire et secondaire sont acheminées en interne par l'intermédiaire d'un commutateur de réseau et il est possible de régler son mode de fonctionnement ( redondant par défaut ou commutateur de réseau « classique »). Ainsi une seule connexion Dante™ peut être mise en place tandis que les autres connexions du switch peuvent être raccordées à d’autres appareils Dante™ ou réseau. Comme tous les appareils Dante™, une fois mis en place, plusieurs unités Dark1616 peuvent être directement connectés les unes aux autres sans matériel de réseau externe supplémentaire.

Sur le panneau avant, 4 LED lumineuses indiquent l'état des 2 alimentations et des liens primaires et secondaires du réseau local. En parallèle à ces 4 LED, le DARK1616 possède aussi 4 sorties relais pour le raccordement à des systèmes d'alarme externes (pour la surveillance des alimentations ou des liaisons)

Type

AES vers Dante
Audio Analogique vers Dante
Dante vers AES3
Dante vers Audio Analogique

Format

Rack 19''

Type de Connecteur(s)

SubD-25

Nombre d'Entrée(s)

8x AES
16x Audio Analogique

Nombre de Sortie(s)

8x AES
16x Audio Analogique
