CB Electronics XPatch-64

CB Electronics XPatch-64- PatchBay audio analogique 64x64 à contrôle numérique. Contrôlez les routages audio analogiques directement depuis votre ordinateur avec le programme XPatch-64. CB Electronics présente le XPatch-64, conçu par le designer plusieurs fois récompensé Colin Broad. XPatch-64 est un Patchbay 64x64 canaux, contrôlé numériquement, entièrement analogique, destiné aux professionnels de l'audio et visant à rationaliser le flux de travail dans les studios de musique, de post-production ou de mastering, des plus exigeants.

Le système XPatch-64 est contrôlé par le programme XPatch-64 via USB ou Ethernet, ce qui permet de réaliser des routages complexes en quelques secondes. Créez, sauvegardez et rappelez des routages à partir de sessions. Toute entrée peut être envoyée vers plusieurs sorties. Le XPatch-64 est basé sur l'A-Mon / I-Mon et partage les cartes d' Entrée/Sortie et CPU, permettant le muting d'entrée et de sortie et même le contrôle du gain.

Le panneau avant est équipé de 2 connecteurs combo XLR pour l'entrée XLR niveau ligne / jack ¼ pouce DI, plus 2 sorties XLR pour l'audition rapide d'un équipement. On y trouve également un jack ¼ pouce pour le monitoring des entrées et sorties au casque, un écran OLED et un encodeur avec bouton poussoir pour la sélection des fonctions. En outre, il y a une prise jack ¼ pouce pour un commutateur permettant de passer d'un snapshot (Preset) à l'autre.

	Xpatch vs Flock
Fonctionnalité	Flock	XPatch
Commutation sans clic	Non	Oui
Gain variable par pas de 0,25 dB	Non	Oui
Cartes d'entrée Hi-Z, Boost Micro et Ligne en option	Non	Oui
Connexion au Snapshot MIDI	Non	Oui
Contrôle via Ethernet	Seulement XT	Oui
Vue de la matrice	Non	Oui
VU mètre sur toutes les entrées et sorties	Non	Oui
Monitoring casque	Non	Oui Toutes les E/S
PFL sur tous les points du circuit	Non	Oui
Brancher les microphones	Non voir revue Tape Op	Oui avec carte Mic Boost
Passer le +48V de l'amplificateur micro	Non	Oui
Logiciel gratuit	App Patch DX - Non	Ouiet bien plus complet
Capacité à travailler sans logiciel	Non	Oui avec sélection Snapshot
Ventilation	Oui	XP-32 Non, XP-64 et 96 Oui
Automation	Non	Oui pour routing On/Off, sauvegarde sélection, Sélection Snapshot
Haute impédance sur les jacks 1/4 pouce	Non	Oui
Afficheur face avant	Non	Oui
Rappel des Snapshots sur face avant	Non	Oui

Une fois configuré, le XPatch-64 peut fonctionner indépendamment du programme XPatch-64 et de l'ordinateur hôte par l'intermédiaire de l'encodeur du panneau avant ou de la pédale de commande. En passant d'un instantané à l'autre, l'interrupteur au pied permet au XPatch-64 d'être utilisé comme un puissant outil de studio ou d'interprétation en direct pour les musiciens.

Le XPatch-64 est un système de routage/commutation analogique autonome et polyvalent pour le traitement d'instruments ou la sélection d'amplificateurs sur scène.

Contrôle individuel du niveau des canaux et mise en sourdine des entrées et sorties
Le problème majeur d'un patch électronique est la diaphonie, en particulier entre des signaux de niveaux différents. Le X-Patch 64 hérite du contrôle de gain d'entrée et de sortie de l'A-Mon/I-Mon. Le contrôle de gain d'entrée permet d'optimiser les niveaux à l'intérieur du patch en minimisant la diaphonie. Les entrées et sorties non utilisées sont mises en sourdine, ce qui réduit encore la diaphonie.

Commutation "sans clic" à passage à zéro
La commande de gain de sortie comprend une commutation sans croisement, comme le montre la capture de la forme d'onde musicale ci-dessous :

Mesure des entrées et des sorties
Le X-Patch-64 hérite des 8 canaux de mesure de l'A-Mon/I-Mon. Ceux-ci sont connectés en parallèle avec les sorties 57 à 64 et peuvent être visualisés dans

l'interface graphique Mac/Windows
L'interface graphique comprend une matrice d'entrée/sortie, des chemins, une liste d'équipement, des écrans de mesure et de capture d'image. L'interface graphique communique avec le XPatch-64 via USB.
• Connecter un TMC-1 ou un TMC-2 pour l'utiliser comme contrôleur de moniteur avec le Patch électronique
• Lorsqu'elle est utilisée avec un TMC-1 ou un TMC-2, une partie du XPatch-64 peut être configurée comme système de contrôle pour n'importe quel format, de la stéréo au 7.1.4. Le nombre de canaux, les envois de cue, le Talkback et le listen back sont configurables par l'utilisateur, ce qui permet au XPatch-64 de se diviser entre le monitoring et le patch électronique en fonction des besoins de l'utilisateur
• Sélection de Presets à partir du MIDI, du panneau avant ou d'une pédale
• Écoute au casque des entrées et des sorties
• Affichage OLed de l'entrée sélectionnée ou du snapshot
• Sélection sur tablette/téléphone des snapshots et des routages avec TouchOSC
• Définition des chemins stéréo, les touches de raccourci, contrôle de gain, l'annulation/rétablissement pour les chemins et la liste des équipements, la taille de police indépendante pour la matrice et les chemins, l'aide sur écran en Français et en Anglais

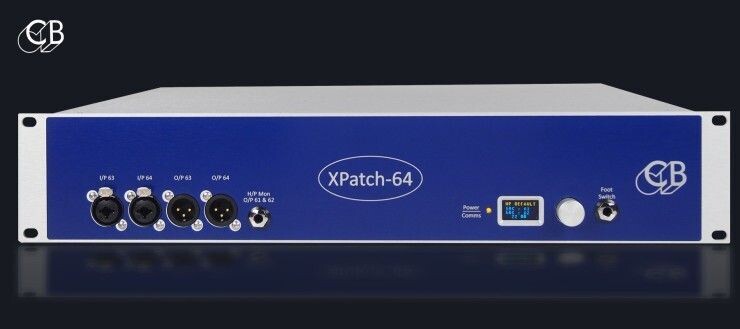

Panneau avant
La face avant offre les fonctions suivantes :
• Entrées stéréo 63 et 64 sur Combo XLR, (entrée DI jack ¼ pouce)
• Sorties stéréo 63 et 64 sur XLR
• Sorties de monitoring casque 61 et 62 sur jack 6,35 mm
• Sélection de la source et du gain du casque via l'encodeur du panneau avant
• Sélection de Presets à partir de l'encodeur ou une pédale connectée sur face avant
• Affichage OLed de l'entrée sélectionnée et du Preset

Caractéristiques
• Routage de points croisés 64x64
• Commutation sans clique et silencieux
• 2 entrées Combo xlr niveau ligne / entrée DI jack ¼ pouce
• 2 Connexions XLR de sortie sur le panneau avant
• Monitoring casque en façade
• Créer, mémoriser et rappeler les routages
• Toute entrée peut être connectée à plusieurs sorties
• Logiciel compatible OSX et Windows
• Mises à jour du logiciel et du firmware via USB
• 8 Canaux de mesure
• Contrôle de gain sur les entrées / sorties 57-64
• Entrée MIDI 5 broches
• Entrées/sorties sur connecteurs DB-25 - format Tascam
• Les entrées/sorties non utilisées sont mises en sourdine pour minimiser la diaphonie
• Entrée pour pédale de sélection des snapshots (presets)
• Conçu par le designer Colin Broad, plusieurs fois primé
• Chargement et sauvegarde de chemins de signaux prédéfinis
• Connecter une télécommande TMC-1 ou TMC-2 pour l'utiliser comme contrôleur de monitoring avec patch numérique
