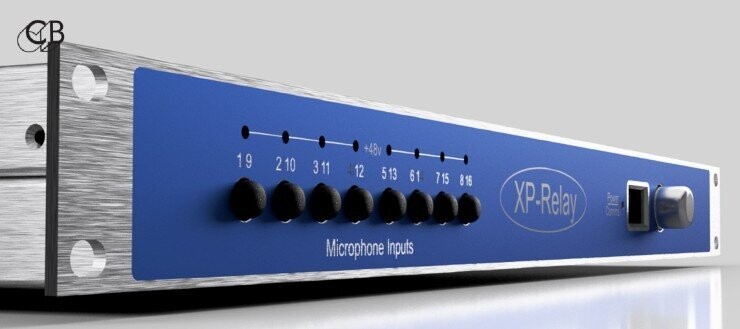

CB Electronics XP-Relay 8x8

CB Electronics XP-Relay- Patchbay relais audio analogique entièrement contrôlé numériquement. Contrôlez les routages audio analogiques directement depuis votre ordinateur avec le programme de contrôle XPatch ou de façon autonome. Le XP-Relay est conçu pour la commutation entre les microphones et les amplificateurs de micro, ou pour la commutation passive dans une chaîne de mastering.

Le XPatch est conçu pour remplacer une baie de brassage physique, pour la commutation entre les microphones et les préamplificateurs micro ou la commutation passive dans une chaîne de mastering.

Cependant, les versions électroniques ne peuvent pas passer l'alimentation Phantome. Il est possible de mettre en place une baie de brassage plus petite, contrôlée numériquement, en utilisant des relais. La nouvelle gamme XP-Relay est conçue pour satisfaire ce marché et maintenant disponible en 4 formats :

• 8 x 8

• Stereo 8 x 8

• 16 x 8

• 16 x 16

Tous les appareils sont logés dans un boîtier rack 19" et 1 unité de hauteur et comprennent une alimentation linéaire +48V avec commutation contrôlable à distance sur chaque entrée. Un paramètre de configuration permet d'activer/désactiver complètement l'alimentation +48V sur n'importe quelle(s) entrée(s). Lorsque le +48V est désactivé, il y a une connexion directe entre l'entrée et la sortie. Lorsque le +48V est activé, il y a un condensateur de blocage entre l'entrée et la sortie pour isoler le +48V.

Jusqu'à 4 unités XPatch ou XP-Relay peuvent être contrôlées par le logiciel XPatch qui permet de combiner les unités de différentes manières, y compris en utilisant deux unités comme paires stéréo. Par exemple, deux XP-Relay 16x16 peuvent être contrôlés comme un seul patch stéréo 16x16.

Interface graphique Mac/Windows

L'interface graphique comprend une matrice d'entrée/sortie, des chemins, une liste d'équipement, des écrans de mesure et de capture d'image. L'interface graphique communique avec le XP-Relay via USB.

Les mises à jour incluent les chemins stéréo, les touches de raccourci, le contrôle du gain, l'annulation/rétablissement des chemins et de la liste des équipements, la taille de police indépendante pour la matrice et les chemins, l'aide en français et en anglais.

Fonctionnalités

• Commutation de relais pour une connexion directe

• Relais scellés, plus fiables que les contacts ouverts de Patchbay

• Convient aux signaux de bas ou de haut niveau

• Phantom +48v intégré disponible à partir d'une alimentation linéaire interne

• Passage du +48V lorsque le +48V intégré est désactivé

• Intégration avec le logiciel de contrôle XPatch

• Peut être utilisé de manière autonome

• Intégration avec les Patchbays CB Electronics XPatch-32/64/96

• Évolutif : 8 x 8, stéréo 8 x 8, 16 x 8, 16 x 16

• Combinaison de 2 unités pour un maximum de 16 x 16 stéréo
