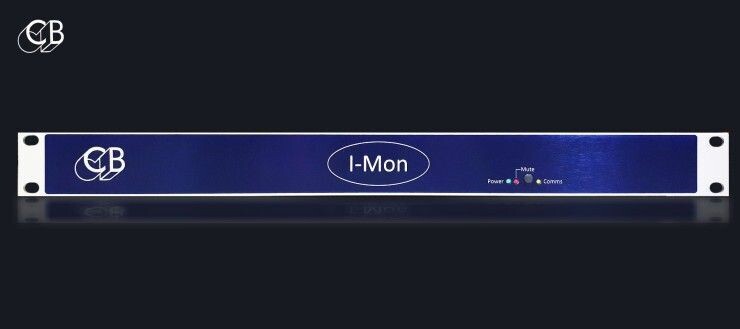

CB Electronics I-Mon- 34 Entrées, 27 Sorties Contrôleur de monitoring analogique immersif pour Atmos 14.1, 12.1, 7.1, 5.1 et Stéréo.
Basée sur l'A-Mon, l'unité de contrôle de moniteurs analogiques immersifs I-Mon est logée dans un châssis rack 19" 1U. Conçu pour tous les formats, de la stéréo à l'audio immersif à 12 ou 14 canaux. Cette unité polyvalente est conçue pour fournir une solution rentable à l'installation d'un système de contrôle immersif dans les studios. L'I-Mon peut être configuré avec une entrée principale et une sortie principale de 12 ou 14 canaux, ainsi qu'avec 1 ou 2 entrées microphones de talkback et d'écoute.

Caractéristiques
• Sortie principale 7.1.4 plus sorties L et R pour extension de basse arrière, Un et Deux sorties stéréo alternatives.
• Entrées : 1x 7.1.4, 1x 7.1, 2 x Stereo plus 2 ou 3 entrées stéréo Cue
• Entrée Double 7.1.4 en option
• Largeur de la sortie principale: Standard 12 Canauix, 14 Canaux ou 16 Canaux sur demande
• Entrées Cue disponibles sur Cue Sends et sorties principale (Main)
• Quatre sorties Cue - Studio L/S, Headphones, Cue1, Cue 2
• 3 Séléctions d'enceintes pour Control Room
• Entrées micro Listen Back Un/Deux
• Entrées micros Talkback Un/Deux
• Sortie mesures externes (Option)
• Sortie mix stéréo
• 34 Entrées 27 Sorties
• Entrée Stéréo AFL
• Sortie ident ification verbale (Slate)
• Entrée Sommation
• GPIO

Specifications
Règles de conception
- Pour éviter les erreurs de phase des basses fréquences et la distorsion des condensateurs, presque tous les circuits de signaux de l'I-Mon sont couplés en courant continu. Les seules exceptions sont les entrées des microphones de retour et d'écoute
- Le filtre passe-bas d'extension des basses utilise des condensateurs à film de sulfure de polyphénylène à faible distorsion
- Pour éviter les interférences, toutes les entrées non utilisées sont mises en sourdine (Mute) à l'entrée
- Mesure couplée en courant continu avec des redresseurs de précision pour fournir une plage d'environ 60 dB
- L'ampli-Op NJM2068 a été sélectionné pour ses performances audio
- Pour minimiser la distorsion, la commutation audio se fait par CMOS haute tension (+/-14v) avec un niveau de signal maximum de +/-8v p à p

Contrôle de gain via la puce de contrôle de gain CS3318 avec muting et commutation de passage à zéro pour une sélection d'entrée/sortie sans clic et un contrôle de gain. Sélection d'entrée/sortie, de mutes et de contrôle de gain sans clic.

Entrées
• 10 kOhm symétrique ou asymétrique
• Trim d'entrée: -10dB à +20dB par pas de 1dB
• Niveau d'entrée maximum : +24 dBu @ gain unitaire

Sorties
• 100 Ohm symétrique ou 50 Ohm asymétrique
• Symétrisées :+4 dBu nominale, Asymétrique :6 dB en-dessous du niveau ligne
• Niveau de sortie maximum :+24 dBu
• Trim de sortie : -4 à +4 dB par pas de 0.5dB
• Réponse en fréquence :10 Hz à 100 kHz (± 0.05 dB)
• THD+N:< 0.004% (gain unitaire)
• IMD:< 0.005% (gain unitaire)
• Bruit en dessous de +4 dBu :< -90 dB (gain unitaire)
• Diaphonie : < -80 dB (gain unitaire entrée +20dBu)
• Headroom: >20 dB (au-dessus de +4 dBu)
• CMRR: > 55 dB (10 Hz à 20 kHz) <-60db(10Hz à 1kHz)
